Огляд продукту

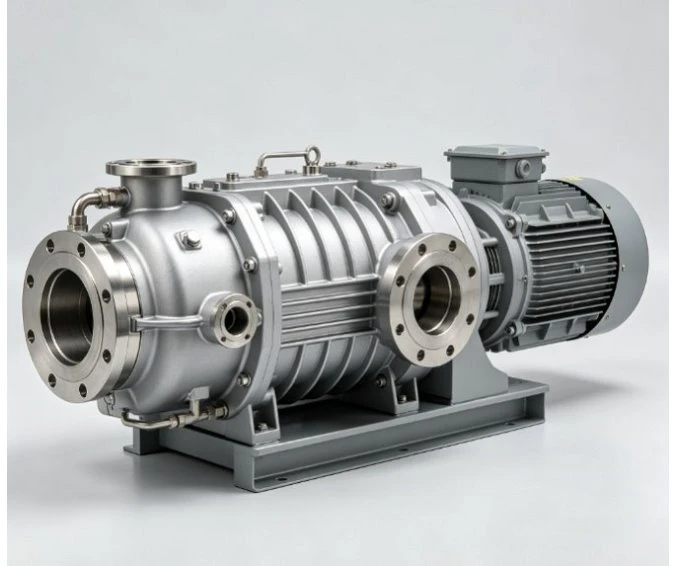

Сухий гвинтовий вакуумний-насос із водяним охолодженням забезпечує чисте,-безмасляне стиснення газу всередині насосної камери, одночасно використовуючи інтегрований контур рідинного охолодження для керування тепловими навантаженнями під час безперервного промислового використання.
Два синхронізованих гвинтових ротора, що взаємодіють, обертаються в протилежних напрямках, не торкаючись один одного або корпусу насоса. Оскільки насосна камера не потребує ущільнювальної олії чи мастила, ризик зворотного -потоку вуглеводнів або забруднення олією у вакуумний процес усувається.
Конфігурація з-водяним охолодженням розроблена для процесів, що передбачають високі безперервні газові навантаження, пари, що конденсуються, і вимогливі термічні цикли, де стабільний контроль температури тіла має вирішальне значення для запобігання заклинювання ротора або передчасного механічного зносу.
Технічний огляд продукту
|
Технічна специфікація |
Деталі стандартної конфігурації |
|
Тип насоса |
Сухий механічний гвинтовий вакуумний насос |
|
Спосіб охолодження |
Замкнутий-контур або водяний-охолоджуваний контур |
|
Компресійна камера |
100% безмасляний-і без{2}}контактний |
|
Конструкція ротора |
Багатоступінчастий-профіль гвинта зі змінним кроком |
|
Принцип дії |
Внутрішнє стиснення-з позитивним зміщенням |
|
Робочий цикл |
24/7 безперервна промислова робота |
|
Параметри вибору |
Робочий тиск, масова пропускна здатність, газовий склад, теплове навантаження |
Інженерні переваги конструкції сухого гвинта
Нульове технологічне забруднення
Усередині камери стиснення немає ущільнювальної олії чи ущільнювальної рідини.
Надійна термічна стабільність
Контрольоване водяне охолодження запобігає гарячим точкам і термічній деформації гвинтових елементів під час безперервної роботи.
Спрощене технічне обслуговування
Відсутність внутрішніх ковзних лопаток або ущільнювальних рідин зменшує витрати на звичайну заміну рідини.
Домени промислового застосування
Вакуумне сушіння та зневоднення:Видалення вологи або залишків розчинників із сипучих матеріалів під контрольованим негативним тиском без ризику забруднення маслом.
Хімічна дистиляція та випаровування:Безпечне управління органічними парами, відновленням розчинника та циклами фракційної дистиляції.
Фармацевтична обробка:Підтримка систем сушіння активних фармацевтичних інгредієнтів (API),-ліофілізаційного сушіння та дегазації реактора.
Вакуумна металургія та термічна обробка:Робота з високо{0}}температурним виділенням газів і великими об’ємами газу під час спеціалізованої обробки металу.
Виробництво літій-іонних акумуляторів:Евакуація та сушіння електродних матеріалів і камер для заповнення електролітом, де контроль вологості є абсолютним.
Сумісність матеріалів і варіанти захисту поверхні
Для корозійних, кислотних або хімічно активних промислових потоків стандартної металургії може бути недостатньо. Спеціальні конфігурації можуть включати:
Спеціалізована роторна металургія:Варіанти сплавів, призначені для агресивних хімічних середовищ.
Фторполімерні/анти{0}}корозійні покриття:Захисні шари, нанесені на змочені внутрішні корпуси та профілі гвинтів, щоб протистояти хімічному впливу та запобігати накопиченню частинок.
Продувка ущільнення валу:Пристрої продування азотом або бар’єрним газом для ізоляції механічних ущільнень валу від реактивних технологічних середовищ.
Принцип роботи та механічна архітектура
Розуміння того, як сухий гвинтовий насос обробляє газ, допомагає інженерам підприємства запобігати типовим збоям у роботі.
Вхід газу:Технологічний газ надходить через вхідний фланець і затримується між різьбою гвинта та корпусом насоса.
Прогресивне стиснення:Коли ротори обертаються, об’єм газової кишені систематично зменшується, оскільки він рухається аксіально від входу до випускного отвору.
Внутрішній розряд:Стиснений газ викидається через глушник проти атмосферного або переднього тиску.
Тепловий менеджмент:Стиснення генерує значну кількість тепла, особливо при вищих коефіцієнтах тиску. Охолоджуюча вода циркулює через спеціальні внутрішні сорочки, що оточують корпус статора, рівномірно відводячи тепло для підтримки безпечних робочих допусків між роторами.
Повна системна інтеграція
Вхідні пилові фільтри
Не допускайте пошкодження твердих зазорів гвинтів твердими частинками, накипом або виробничим сміттям.
Конденсатори та резервуари для рідини
Уловлюйте важкі розчинники або водяну пару, перш ніж вони потраплять у камеру насоса.
Глушники та скрубери
Зменшити шум і нейтралізувати шкідливі побічні продукти вихлопу, перш ніж вони потраплять у повітропроводи підприємства.
Контрольний список встановлення, введення в експлуатацію та інфраструктури
Щоб забезпечити-безпроблемний запуск, інженерні групи заводу повинні перевірити такі утиліти на сайті перед установкою:
Якість охолоджувальної води
Щоб уникнути внутрішнього утворення накипу, переконайтеся, що жорсткість води, рівень pH і кількість зважених твердих речовин відповідають специфікаціям виробника.
Ізоляція трубопроводів
Використовуйте гнучкі усунювачі вібрації на впускних і випускних лініях, щоб запобігти викривленню зовнішньої напруги трубопроводу в центрі насоса.
Електропостачання
Переконайтеся, що стабільна напруга та частота відповідають специфікаціям приводного двигуна.
Доступ до технічного обслуговування
Зберігайте достатній вільний простір навколо рами для періодичної перевірки ущільнення та промивання сорочки охолодження.
FAQ
З: Як визначити, чи потрібен для мого процесу гвинтовий-насос із водяним охолодженням замість повітряного-охолодження?
A: Моделі з-водяним охолодженням рекомендуються, якщо безперервне теплове навантаження перевищує здатність розсіювання тепла навколишнім повітрям або коли середовище встановлення має обмежену вентиляцію, щільні корпуси обладнання або високі температури навколишнього середовища. Вони забезпечують більш стабільний контроль теплового зазору під час цілодобової важкої промислової роботи.
З: Яке технічне обслуговування вимагає сухий гвинтовий насос, оскільки в камері стиснення немає масла?
Відповідь: Хоча насосна камера працює без технологічного{0}}контактного масла, все одно необхідне періодичне технічне обслуговування. Це включає перевірку мастила зовнішньої коробки передач, промивання сорочки водяного-охолодження, щоб запобігти утворенню мінерального накипу, перевірку продувки ущільнення валу, заміну фільтрів частинок на вході та моніторинг допусків зазору ротора під час капітального ремонту.
З: Як змінна пропускна здатність газу впливає на споживання потужності двигуна сухим гвинтовим вакуумним насосом?
В: На відміну від об’ємних-насосів із фіксованим ступенем стиснення, які можуть перевантажуватись під час зміни тиску на вході, сухі гвинтові насоси з оптимізованими-профілями ротора зі змінним кроком плавніше справляються зі змінною пропускною здатністю маси газу. Однак різке збільшення щільності газу або сильні конденсаційні стрибки тимчасово підвищать вимоги до крутного моменту двигуна.
З: Чи можуть сухі гвинтові вакуумні насоси з водяним охолодженням працювати з циклічними або періодичними порційними операціями?
A: Так, але необхідно враховувати періоди термостабілізації. У системах зі швидким-зниженням раптові коливання температури можуть спричинити диференціальне теплове розширення між роторами та корпусом. Цикли попереднього{3}}підігріву або контрольованого-розігріву іноді інтегруються в автоматизовані панелі керування для жорстких циклічних навантажень.
